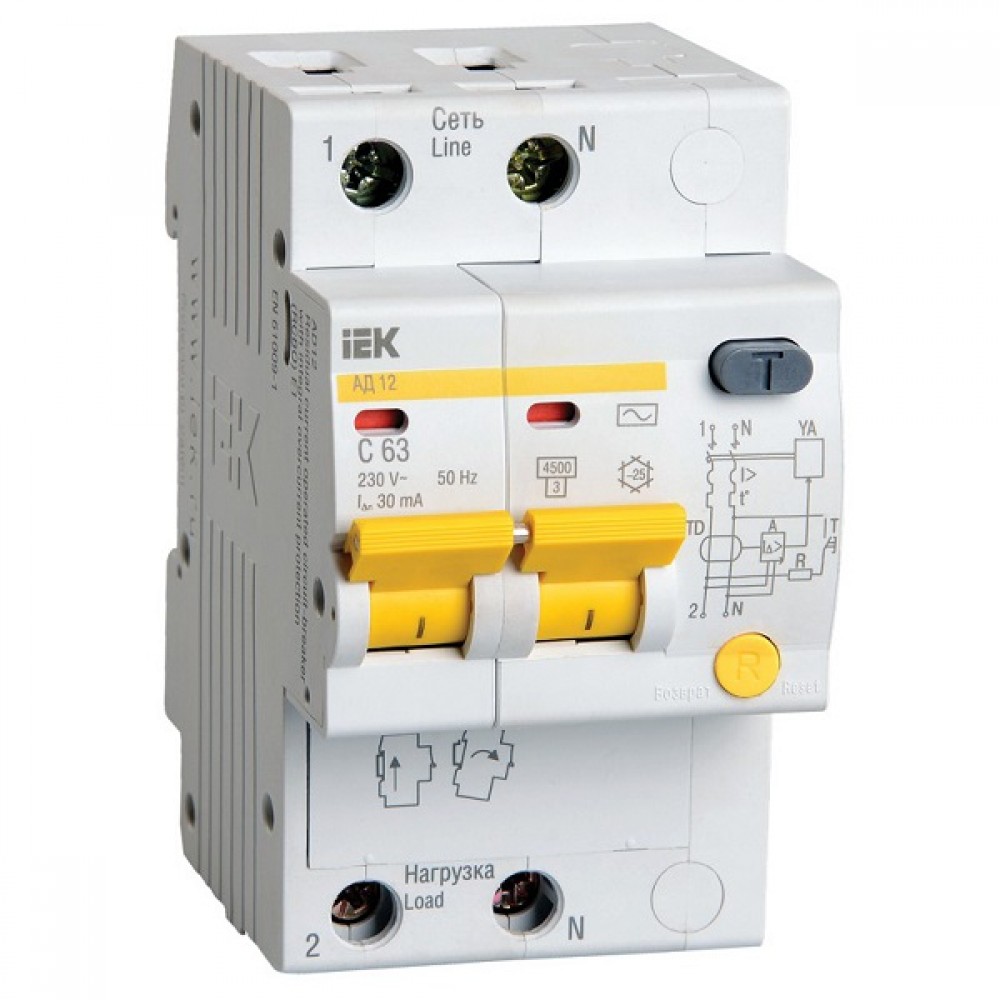

Дифавтомат АД

Швидкодіючі захисні вимикачі забезпечують:

- у виконаннях з уставками спрацьовування 10, 30 і 100мА - захист людей від ураження електричним струмом при прямому ненавмисному дотику до струмоведучих частин електроустаткування;

- у виконанні з уставкой спрацьовування 300мА - захист від пожежі через загоряння ізоляції струмоведучих частин;

- захист від перевантаження і короткого замикання;

- захист від неприпустимого підвищення напруги мережі (АД12М).

У виробах передбачена індикація спрацьовування від диференціального струму, а для АД12М також індикація включеного стану. АД12М зберігає працездатність при зниженні напруги електричної мережі до 50В.

Як комутаційних апаратів у виробах використані вимикачі автоматичні ВА47-29 нової серії.

Селективні диференціальні автомати IEK (АД12S, АД14S, АД12MS) використовуються для побудови селективних (багатоступеневих) схем захисту від диференціального струму.

Призначені для експлуатації в електричних ланцюгах змінного струму напругою 230 / 400В частотою 50Гц, розраховані на номінальний струм від 20А до 63А. Номінальний відключаючий диференційний струм (уставка спрацьовування) - 100мА і 300мА.

Завдяки вдосконаленій конструкції диференціального блоку і компактним габаритам корпусу значно економиться місце в щитку.

Перевагою диференціальних автоматів IEK є вдосконалена дугогасна система (патент на корисну модель № RU 139886).
